真空煅烧炉组成及结构？

真空煅烧炉是一种用于高温热处理的装置，主要用于金属材料的烧结和热处理过程。它的组成和结构如下：

一、主要组成部分：

外壳：真空煅烧炉的外壳采用高温耐烧瓷砖或不锈钢材质制成，具有良好的隔热性能和耐腐蚀性能，可以有效防止热量的辐射和外界环境对炉体的影响。
热处理腔体：真空煅烧炉的热处理腔体是炉体内部的空间，用于放置需要烧结和热处理的材料。它通常由耐高温材料制成，比如石墨或耐火材料，具有优良的耐热性和热传导性，可以达到高温条件下材料的均匀加热效果。
加热元件：真空煅烧炉的加热元件主要由电炉丝和加热器组成。电炉丝是用来产生高温的主要热源，它通常由高温合金丝制成，可以快速升温并保持较高的稳定温度。加热器则负责将电能转换为热能，并将其传递给热处理腔体。
真空系统：真空煅烧炉的真空系统主要由真空泵、真空阀门和真空计组成。真空泵用于抽取炉腔中的气体，保持炉内的高真空环境；真空阀门负责控制炉体与外界的气体流动；真空计则用于监测炉腔的真空度，以确保炉内的真空状态。
控制系统：真空煅烧炉的控制系统是整个设备的核心部分，用于控制加热元件的温度、真空系统的工作状态以及其他相关参数。它通常由温度控制器、压力传感器、液晶显示屏等组成，可以根据需求设定不同的工艺参数，实现精*控制和监测。

二、结构特点：

门结构：真空煅烧炉的门通常采用竖向或横向开启方式，以便于样品的放置和取出。门体上装有密封圈，可以有效防止气体泄漏和热量流失，确保炉内的真空度和温度稳定性。
冷却系统：真空煅烧炉的冷却系统用于控制炉体和热处理腔体的温度，以避免过热和烧结过程中产生的过多热量对设备和材料的损害。通常采用强制循环水冷却方式，通过外部水循环管路和冷却器来实现。
气体处理系统：真空煅烧炉的气体处理系统用于加入或排放特定气体，以调节气氛和处理环境。它通常由进气阀门、出气阀门和气体管路等组成，可以根据工艺要求控制气氛的气压和组成比例。
安全保护系统：真空煅烧炉的安全保护系统用于保障设备和操作人员的安全。它通常包括过温保护装置、温度报警器、压力安全阀等，可以在温度过高、压力异常或其他故障发生时及时报警或切断电源，防止事故的发生。
辅助设施：真空煅烧炉的辅助设施主要包括计时器、报警灯、电源开关等，用于辅助操作和监测设备状态。同时，还可以根据需要配置观察孔、加料装置等便利设施，以满足不同工艺和实验条件的要求。

总之，真空煅烧炉的组成和结构经过精心设计，以确保在高温环境下能够稳定工作并实现预期的热处理效果。各部件相互配合，形成一个完整的装置，为材料科学和工程领域的热处理研究提供了重要的实验平台。

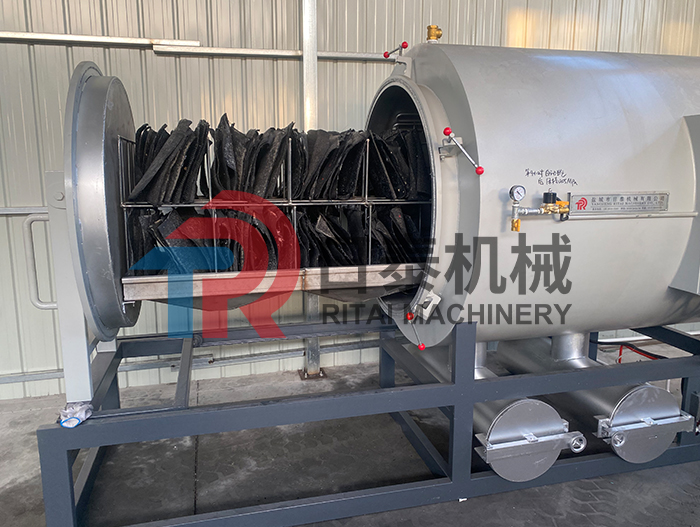

真空煅烧炉
